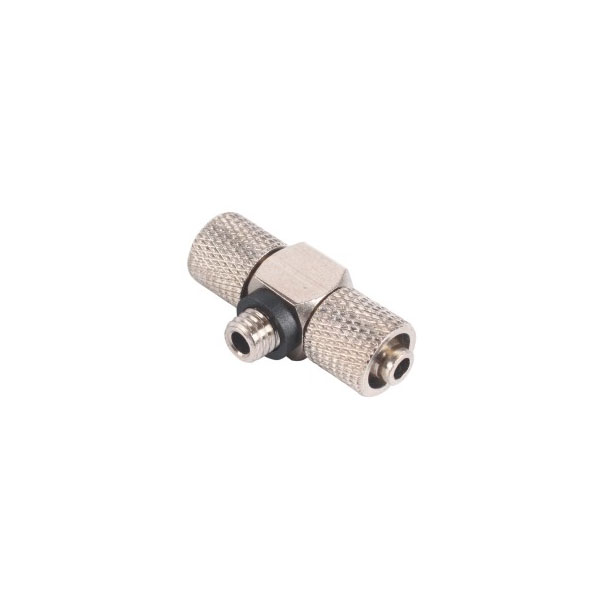

SNS MHE સિરીઝ કનેક્ટર લઘુચિત્ર ન્યુમેટિક એર ફિટિંગ્સ
ઓર્ડર કોડ
ટેકનિકલ સ્પષ્ટીકરણ
| પ્રવાહી | હવા, જો પ્રવાહીનો ઉપયોગ કરો, તો કૃપા કરીને ફેક્ટરીનો સંપર્ક કરો | |
| મહત્તમ કામનું દબાણ | 1.32Mpa(13.5kgf/cm²) | |
| દબાણ શ્રેણી | સામાન્ય કામનું દબાણ | 0-0.9 MPa(0-9.2kgf/cm²) |
| કામનું ઓછું દબાણ | -99.99-0Kpa(-750~0mmHg) | |
| આસપાસનું તાપમાન | 0-60℃ | |
| લાગુ પાઈપ | પુ ટ્યુબ | |
પરિમાણ
| મેટ્રિક પાઇપ | φD | A | φબી | φC | M | L1 | L2 | L3 |
| MHE4-M5 | 7 | 2 | 7 | 8 | M5 | 12.5 | 25 | 8 |
| MHE6-M5 | 8.5 | 2 | 7 | 8 | M5 | 13.5 | 27 | 8 |
નોંધ: NPT, PT, G થ્રેડ વૈકલ્પિક છે
પાઇપ સ્લીવ રંગ કસ્ટમાઇઝ કરી શકાય છે
ખાસ પ્રકારનું ફિટિન
